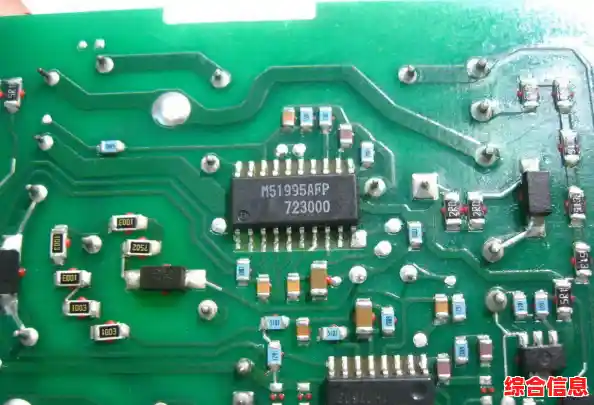

实现高效稳定性能的技术路径

开关电源是现代电子设备的能量心脏，它的性能直接决定了设备的效率、稳定性和可靠性，要实现高效稳定的性能，需要沿着一条清晰的技术路径进行创新设计，这条路径不是单一技术的突破,而是多个关键环节的协同优化。

路径的起点是核心开关器件的选择与驱动，这就像为电源选择一颗强大的引擎，传统的硅基MOSFET虽然成熟，但在高频和高效率应用上逐渐遇到瓶颈，创新的方向是采用更先进的半导体材料，例如氮化镓（GaN）和碳化硅（SiC），这些材料制成的开关管，具有更快的开关速度、更低的导通电阻和更好的耐高温性能，开关速度更快意味着能量在转换过程中的损耗更小，效率自然提升；而更低的导通电阻则直接减少了电流通过时的发热量，但仅仅有好器件还不够，驱动电路的设计至关重要，必须为这些高速开关管配备与之匹配的“驾驶技术”——即精密的驱动电路，驱动电路要能提供干净、陡峭、功率足够的驱动信号，确保开关管能迅速且干净地完成开与关的动作，避免停留在半开半关的高损耗区,从而最大限度地发挥新器件的性能优势。

拓扑结构的优化与创新是提升性能的骨架，拓扑结构决定了电流和电压的基本工作路径，针对不同的输入输出电压要求和使用场景，选择合适的拓扑是基础，对于需要高效降压的场合，同步整流Buck电路是主流选择，其创新点在于用可控的开关管取代传统的整流二极管，极大地降低了导通损耗，对于功率因数校正（PFC）环节，采用交错并联PFC拓扑，可以将大电流分摊到多个相位错开的通道上，不仅降低了每个通道的电流应力，减小了磁性元件的体积，还能有效平滑输入电流，减少对电网的谐波干扰，提升整体能效，更前沿的探索还包括谐振软开关拓扑，如LLC谐振变换器，它通过巧妙的电感电容谐振，让开关管在电压或电流过零时进行切换，实现“零电压开关”或“零电流开关”，几乎消除了开关过程中的损耗,这是实现极高效率的关键技术路径。

第三，控制策略的智能化与精细化是电源的“大脑”和“神经系统”，传统的固定频率脉宽调制（PWM）控制简单可靠，但难以应对负载和输入电压的快速变化，创新的控制技术引入了更多的“智慧”，频率调制技术，它可以根据负载的轻重自动调整开关频率，在轻负载时降低频率以减少开关损耗，在重负载时保持高效运行，而自适应死区时间控制则能实时监测并优化上下桥臂开关管交替导通之间的短暂死区，避免直通短路的同时，又将死区带来的损耗降到最低，更进一步，数字控制技术的应用为电源带来了革命性变化，通过内置的微处理器（MCU或DSP），电源可以实现前所未有的灵活性和智能化，数字控制器可以实时采集输入电压、输出电压、输出电流、温度等多种参数，运行复杂的控制算法（如模糊控制、自适应PID等），动态调整工作状态，实现最优效率追踪、故障预测与保护、甚至与系统主处理器进行通信，报告状态并接受指令，这使得电源从一个简单的能量转换器,升级为一个智能的能量管理单元。

第四，磁性元件与无源器件的创新是确保稳定性和效率的基石，电感和变压器是电源中体积最大、损耗也较为集中的部分，创新路径包括使用低损耗的高频磁芯材料，如非晶、纳米晶合金，它们在高频下的磁损远低于传统铁氧体，采用扁平线、利兹线等新型绕线方式，可以有效降低高频电流带来的“集肤效应”和“邻近效应”，减少铜损，电容的选择同样关键，特别是输出滤波电容，其等效串联电阻（ESR）和等效串联电感（ESL）直接影响输出电压的纹波质量和瞬态响应速度，采用低ESR/ESL的聚合物电容或多电容并联方案,可以显著改善电源的动态性能。

但同样重要的是，热管理和布局布线是实现理论设计的物理保障，再优秀的设计，如果散热不佳，也会因过热而性能下降甚至失效，创新散热技术包括使用 thermally conductive but electrically insulating materials like thermal pads and gap fillers to effectively transfer heat to the heatsink. 对于高功率密度电源，甚至可以考虑采用液冷散热，而印刷电路板（PCB）的布局布线是决定电磁兼容性（EMC）和稳定性的关键，高频大电流路径要尽可能短而宽，以减少寄生电感和电阻；敏感的控制信号要与功率地噪声隔离；接地策略需要精心设计，避免地线噪声耦合，良好的布局布线能减少电磁干扰，提升系统稳定性,并降低对额外滤波元件的依赖。

实现开关电源高效稳定性能的创新技术路径是一个系统工程，它始于先进的开关器件，成于优化的拓扑结构，精于智能的控制策略，固于高性能的无源元件，最终落实于严谨的热管理和布局设计，这条路径上的每一步创新，都在推动开关电源向着更高效率、更小体积、更智能可靠的方向不断发展。
